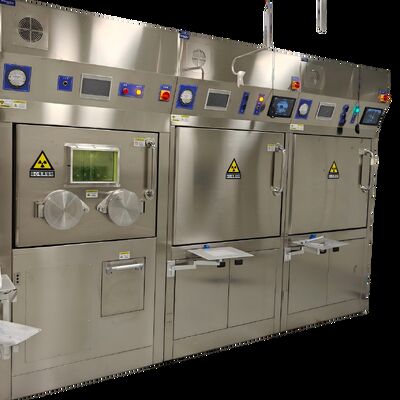

100mm ołowiana gorąca komora do dozowania w gorącym laboratorium dla projektów centrów radioaktywnych laboratoriów cyklotronowych

Gorące komory w projektach cyklotronowych: Sedno projektu, funkcji i integracji

We współczesnej medycynie nuklearnej i placówkach badawczych napędzanych cyklotronami, gorąca komora nie jest samodzielnym elementem wyposażenia, ale krytycznym inżynieryjnym węzłem łączącym produkcję radionuklidów z bezpiecznym zastosowaniem. Jej projekt i zastosowanie są ściśle związane z charakterystyką wyjściową cyklotronu (taką jak rodzaje nuklidów, poziomy aktywności, formy chemiczne) oraz rygorystycznymi wymaganiami produktów końcowych (np. radiofarmaceutyki, znaczniki). Służy zarówno jako bariera bezpieczeństwa, jak i silnik wydajności, który zapewnia, że cały projekt realizuje swoją wartość naukową i medyczną.

I. Główne aspekty projektowe

Projekt gorących komór dla projektów cyklotronowych to proces integracji multidyscyplinarnej, uwzględniający przede wszystkim następujące kwestie:

1. Projekt osłon:
   • Materiały i grubość: Zależy głównie od energii promieniowania gamma docelowych nuklidów. Dla powszechnych nuklidów emitujących pozytony produkowanych przez cyklotrony (np. F-18, C-11, 511 keV γ), ołów (wysoka gęstość, dobra obrabialność) lub stop wolframu (wyższa gęstość, mniejsza objętość) są zwykle używane jako główne materiały osłonowe. Grubość osłony musi być ściśle obliczona, aby zapewnić, że natężenie dawki na powierzchni jest zgodne z limitami regulacyjnymi (zazwyczaj <2,5 µSv/h).
   • Układ "Step-Down": W dużych obiektach może być używanych wiele gorących komór szeregowo. Pierwsza "gorąca komora o wysokiej aktywności" odbierająca wodę docelową lub produkt o wysokiej aktywności ma najgrubszą osłonę (np. 15-20 cm ekwiwalentu ołowiu). Kolejne "gorące komory o średniej/niskiej aktywności" do dozowania i kontroli jakości mogą mieć stopniowo zmniejszoną osłonę, aby zoptymalizować koszty i elastyczność operacyjną.
2. Układ i optymalizacja przepływu pracy:
   • Projekt przepływu liniowego: Idealny układ przebiega zgodnie z jednokierunkowym przepływem pracy "od wysokiej do niskiej aktywności". Materiały są przenoszone między gorącymi komorami za pomocą osłoniętych portów transferowych (np. drzwi podnoszone lub obrotowe) w celu uniknięcia zanieczyszczeń krzyżowych i przepływu wstecznego.
   • Strefowanie funkcjonalne: Typowe strefy obejmują:
   • Gorąca komora odbioru produktu docelowego i przetwarzania pierwotnego: Bezpośrednio połączona z linią docelową cyklotronu w celu zbierania wody docelowej, wstępnego zagęszczania lub wychwytywania gazu.
   • Gorąca komora modułu syntezy automatycznej: Mieści syntezatory do przeprowadzania reakcji chemicznych znakowania radioaktywnego.
   • Gorąca komora dozowania i kontroli jakości: Używana do sterylnego dozowania produktu końcowego, testowania pH, pomiaru radiokoncentracji itp.
   • Gorąca komora magazynowania odpadów: Przeznaczona do krótkotrwałego przechowywania odpadów stałych o wysokiej aktywności.
3. Zdalna obsługa i integracja automatyzacji:
   • Manipulatory: Standardowe manipulatory typu master-slave zapewniają elastyczność i sprzężenie zwrotne siły do konserwacji, rozwiązywania problemów i niestandardowych operacji.
   • Systemy automatyzacji: Rdzeń składa się z automatycznych modułów syntezy i systemów dozowania. Są one wstępnie zintegrowane w gorącej komorze i sterowane za pomocą PLC lub komputera, aby uzyskać wysoką powtarzalność, precyzję oraz zminimalizować zaangażowanie personelu i ekspozycję.
   • Okna obserwacyjne: Wykonane z ciężkiego szkła ołowiowego lub bromku cynku w płynie, zapewniające widoczność bez zniekształceń.
4. Systemy bezpieczeństwa i ochrony:
   • Wentylacja: Niezależny system wyciągowy utrzymujący podciśnienie wewnątrz gorącej komory (ok. -100 do -250 Pa). Powietrze przechodzi przez filtr pierwotny (wychwytuje cząstki stałe) i wysokowydajny filtr z węglem aktywnym (wychwytuje lotne gazy radioaktywne, np. I-125) przed emisją.
   • Kontrola zanieczyszczeń: Wewnętrzne ściany są wyłożone okładziną ze stali nierdzewnej, wszystkie szwy są spawane i polerowane na gładko w celu łatwej dekontaminacji. Wyposażone we wbudowane pojemniki na odpady i tace na rozlane ciecze.
   • Monitorowanie: Zintegrowane mierniki natężenia dawki, monitory skażenia powierzchni i monitory przepływu powietrza, z danymi przesyłanymi w czasie rzeczywistym do centralnej sterowni.

II. Kluczowe zastosowania w projektach cyklotronowych

Gorące komory są fizycznymi elementami, które pozwalają liniom produkcyjnym cyklotronów na realizację ich wartości. Kluczowe zastosowania obejmują:

1. Zautomatyzowana produkcja radiofarmaceutyków:
   • To podstawowa funkcja. Na przykład, gorąca komora do produkcji FDG (fluorodeoksyglukozy) mieści cały zautomatyzowany proces chemiczny wychwytywania F-18, substytucji nukleofilowej, hydrolizy i oczyszczania. Gorąca komora zapewnia bezpieczną, zamkniętą przestrzeń do tego celu.
2. Przetwarzanie i odzyskiwanie materiału docelowego:
   • W przypadku cyklotronów wykorzystujących drogie wzbogacone materiały docelowe (np. woda O-18, gaz N-15), gorące komory umożliwiają bezpieczne odzyskiwanie niereagującego materiału docelowego do oczyszczania i ponownego użycia, co znacznie obniża koszty operacyjne.
3. Elastyczna produkcja wielonuklidowa/wieloprzewodowa:
   • Zaawansowane projekty wykorzystują modułowe klastry gorących komór. Różne gorące komory mogą być dedykowane różnym nuklidom (np. gorąca komora F-18, gorąca komora Ga-68, gorąca komora C-11), połączonymi za pomocą znormalizowanych interfejsów. Pozwala to na obsługę wielu linii produkcyjnych przez jedną linię wiązki cyklotronu, zwiększając wykorzystanie obiektu i korzyści ekonomiczne.
4. Kontrola jakości i dozowanie:
   • W gorących komorach spełniających wymagania GMP (Dobrej Praktyki Produkcyjnej), końcowy produkt sterylna filtracja, dozowanie do strzykawek lub fiolek oraz pobieranie próbek do szybkich testów jakości (np. czystość radiochemiczna) są wykonywane.
5. Badania i rozwój:
   • W obiektach cyklotronowych zorientowanych na badania, gorące komory stanowią bezpieczną platformę eksperymentalną do opracowywania nowych znaczników radioaktywnych i nuklidów terapeutycznych, umożliwiając ręczną lub półautomatyczną eksploracyjną syntezę chemiczną.

III. Wnioski

Dla projektu cyklotronu, projekt gorącej komory to znacznie więcej niż tylko budowa "ołowianego pudełka". Jest to zadanie inżynierii systemów głęboko powiązane z możliwościami cyklotronu, procesami produkcyjnymi, zgodnością z przepisami i przyszłymi potrzebami rozwojowymi. Dobrze zaprojektowany, odpowiednio zastosowany klaster gorących komór jest kluczową gwarancją, że obiekt cyklotronu może bezpiecznie, wydajnie, niezawodnie i zgodnie z przepisami przekształcać wiązkę w produkty radioaktywne użyteczne do diagnozy klinicznej, terapii i najnowocześniejszych badań. Jest zarówno strażnikiem bezpieczeństwa radiacyjnego, jak i czynnikiem umożliwiającym produktywność i innowacyjność.

Cechy:

• Nazwa produktu: Ochrona przed promieniowaniem jądrowym
• Żywotność: 5-10 lat w zależności od użytkowania
• Waga: Dostępne lekkie opcje dla łatwej przenośności
• Wentylacja: System podciśnieniowy zapewniający bezpieczeństwo
• Zasilanie: 50HZ/10A/220V z wbudowaną ochroną bezpieczeństwa
• Przenośność: Lekka i łatwa do przenoszenia konstrukcja
• Skuteczna ochrona przed promieniowaniem Ołowiane puszki w zestawie dla zwiększonego bezpieczeństwa
• Specjalnie zaprojektowane do zastosowań w medycynie nuklearnej
• Zapewnia optymalną ochronę w środowiskach medycyny nuklearnej

Parametry techniczne:

Zastosowania:

Produkt JOVI Nuclear Radiation Protection, numer modelu 1-CF-35, został specjalnie zaprojektowany, aby sprostać rygorystycznym wymaganiom środowisk, w których bezpieczeństwo przed promieniowaniem jądrowym jest najważniejsze. Pochodzący z Chin i certyfikowany zgodnie z normami ISO9001, produkt ten gwarantuje wysoką jakość i niezawodność w zastosowaniach ochrony przed promieniowaniem. Jego standard ochrony obejmuje przód 50mPb lub niestandardowy projekt, zapewniając doskonałą skuteczność ekranowania przed szkodliwym promieniowaniem.

Produkt ten jest idealnie dopasowany do użytku w gorącej komorze F18, wysoce wyspecjalizowanym środowisku, w którym obsługa materiałów radioaktywnych wymaga najwyższych środków ostrożności. System ochrony przed promieniowaniem JOVI zapewnia niezbędne ekranowanie w celu ochrony personelu i wrażliwego sprzętu przed ekspozycją na promieniowanie medycyny nuklearnej, co czyni go krytycznym elementem w oddziałach medycyny nuklearnej i obiektach badawczych.

Oprócz zastosowania w gorących komorach, model JOVI 1-CF-35 jest szeroko stosowany jako ołowiane puszki do ochrony przed promieniowaniem, oferując solidne rozwiązania w zakresie przechowywania i transportu substancji radioaktywnych w sposób bezpieczny. Te ołowiane puszki są zaprojektowane tak, aby były lekkie i łatwe do przenoszenia, co zwiększa przenośność bez uszczerbku dla ochrony. Ta funkcja jest szczególnie korzystna w scenariuszach medycznych i przemysłowych, w których wymagana jest mobilność i szybkie rozmieszczenie.

Żywotność produktu wynosi od 5 do 10 lat w zależności od użytkowania, co zapewnia długoterminową niezawodność i opłacalność. Zabezpieczony w drewnianej skrzyni, gwarantuje bezpieczną dostawę w ciągu 25 dni roboczych od potwierdzenia zamówienia. Warunki płatności to TT z góry, co odpowiada prostym i bezpiecznym procesom transakcyjnym.

Dzięki specyfikacji zasilania 50HZ/10A/220V wyposażonej w zabezpieczenia, produkt ochrony przed promieniowaniem jądrowym JOVI utrzymuje stabilność operacyjną i bezpieczeństwo w różnych ustawieniach. Niezależnie od tego, czy chodzi o ekranowanie przed promieniowaniem medycyny nuklearnej, zastosowania w gorącej komorze F18, czy ołowiane puszki do ochrony przed promieniowaniem, produkt ten oferuje kompleksowe rozwiązanie dostosowane do spełnienia najwyższych standardów bezpieczeństwa radiacyjnego.

Dla organizacji wymagających tylko jednej jednostki lub wielu ilości, minimalna ilość zamówienia to tylko jedna, zapewniając elastyczność zarówno dla operacji na małą, jak i dużą skalę. W cenie od 20 000 do 50 000, JOVI 1-CF-35 zapewnia najwyższą ochronę o doskonałej wartości, co czyni go nieodzownym atutem w dziedzinie ochrony przed promieniowaniem jądrowym.

Dostosowywanie:

JOVI oferuje niestandardowe produkty ochrony przed promieniowaniem jądrowym, w tym ołowiane puszki do ochrony przed promieniowaniem, gorącą komorę I131 i rozwiązania gorącej komory F18. Nasz model 1-CF-35, wyprodukowany w Chinach i certyfikowany zgodnie z ISO9001, gwarantuje wysokiej jakości ochronę w klasie A. Standard ochrony można dostosować do Twoich potrzeb, z przodem 50mPb lub innymi niestandardowymi projektami, aby zapewnić optymalne bezpieczeństwo.

Oferujemy elastyczne opcje, w tym lekkie modele i specyfikacje zasilania 50HZ/10A/220V z wbudowaną ochroną bezpieczeństwa. Każdy produkt jest starannie zapakowany w solidną drewnianą skrzynię, aby zapewnić bezpieczną dostawę w ciągu 25 dni roboczych. Nasza minimalna ilość zamówienia to 1 sztuka, a ceny wahają się od 20 000 do 50 000.

Warunki płatności to TT z góry, a żywotność naszych produktów ochrony przed promieniowaniem jądrowym wynosi od 5 do 10 lat w zależności od użytkowania. Zaufaj JOVI w zakresie niezawodnych, trwałych i konfigurowalnych rozwiązań ochrony przed promieniowaniem dostosowanych do Twoich specyficznych wymagań.

Wsparcie i usługi:

Nasz produkt ochrony przed promieniowaniem jądrowym jest wspierany przez kompleksowe wsparcie techniczne i usługi, aby zapewnić optymalną wydajność i bezpieczeństwo. Oferujemy fachowe wskazówki dotyczące instalacji, obsługi i konserwacji, aby pomóc Ci skutecznie monitorować i kontrolować poziom promieniowania w Twoim środowisku.

Nasz zespół specjalistów jest gotowy do pomocy w rozwiązywaniu problemów, kalibracji i dostosowywaniu produktu do Twoich specyficznych potrzeb. Zapewniamy szczegółowe instrukcje obsługi, sesje szkoleniowe i regularne aktualizacje oprogramowania, aby Twój system był aktualny i działał niezawodnie.

Ponadto oferujemy umowy konserwacyjne i usługi wsparcia na miejscu, aby zminimalizować przestoje i przedłużyć żywotność Twojego sprzętu. Naszym celem jest dostarczanie terminowych i wydajnych rozwiązań, które są zgodne ze wszystkimi odpowiednimi standardami bezpieczeństwa i wymaganiami regulacyjnymi.

W przypadku jakichkolwiek pytań technicznych lub zgłoszeń serwisowych, nasz zespół wsparcia jest gotowy do udzielenia szybkiej i profesjonalnej pomocy, aby zapewnić, że Twój produkt ochrony przed promieniowaniem jądrowym działa z najwyższym potencjałem.
