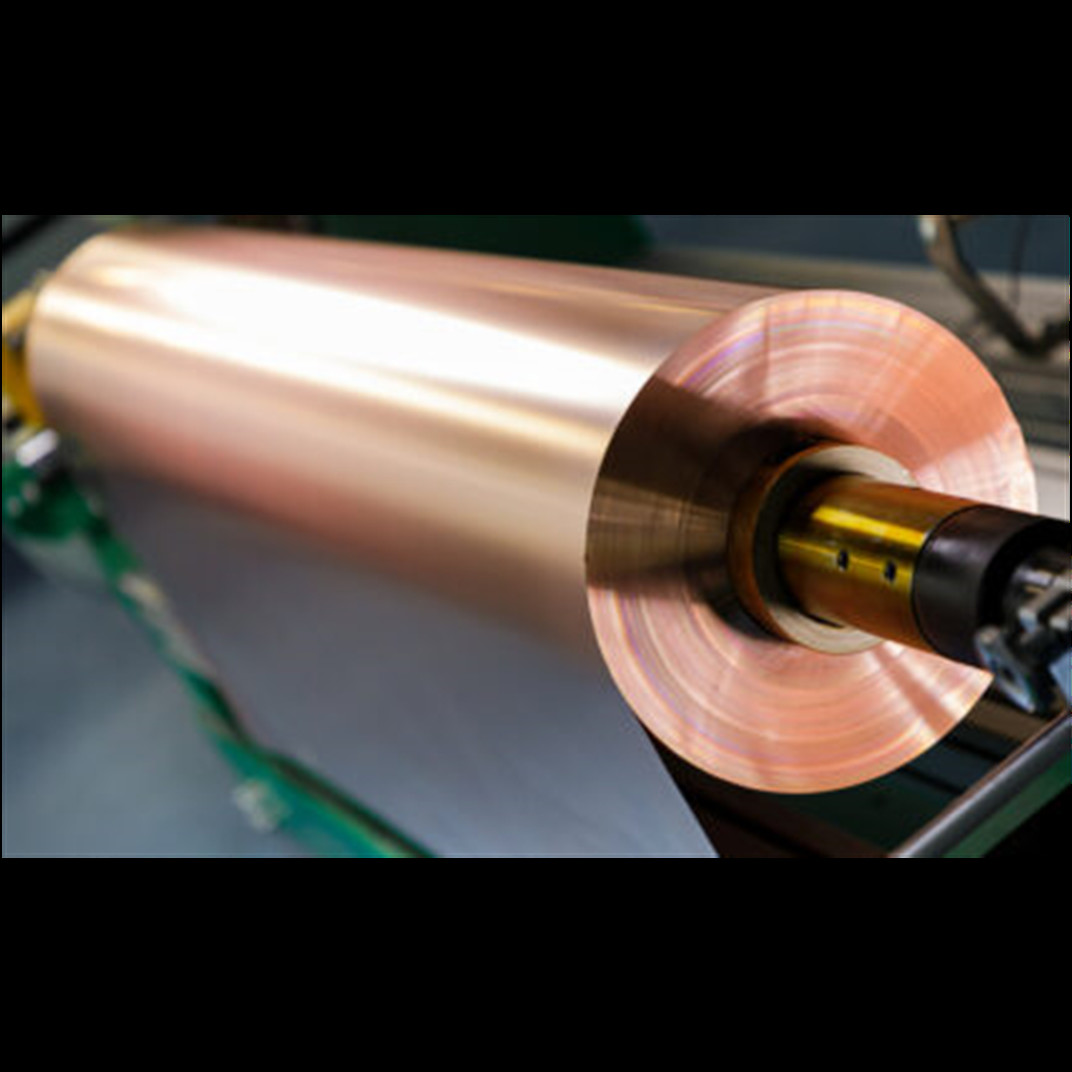

Szerokość 1320 mm Ekranowanie z folii miedzianej Elektroosadzany arkusz Sgs

  • Width 1320mm Copper Foil Shielding Electrodeposited Sheet Sgs
  • Width 1320mm Copper Foil Shielding Electrodeposited Sheet Sgs
Miejsce pochodzenia Chiny
Nazwa handlowa Jovi
Orzecznictwo SGS
Numer modelu 1-CF-1
Minimalne zamówienie 200kg
Cena usd13.1-usd21.59/kg
Szczegóły pakowania zapakowany w drewnianą skrzynkę 1500mm*330mm*463mm
Czas dostawy 5-8 dni roboczych
Zasady płatności L/C, T/T, Western Union
Możliwość Supply 100ton/rok

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Materiał 1320 mm szerokości Elektroosadzana folia miedziana Ekranowanie SGS Folia miedziana ED 1295mm 1285mm 1320mm 1370mm
Grubość folii miedzianej ED 0,07 mm 0,105 mm 0,14 mm Ekranowana częstotliwość >100db w paśmie 10MHz-130MHz
Czystość 99,85% Czas dostawy 5-8 dni roboczych
Kolor miedź Grubość 20-150 mikronów, 19-150u
Stosowanie Pokój MRI, ekranowanie EMI, ekranowanie elektromagnetyczne, ekranowanie przewodzące Nazwa produktu taśma z folii miedzianej,
Podkreślić

szerokość 1320mm ekranowanie folii miedzianej

,

ekranowanie folii miedzianej sgs

,

ekranowanie folii miedzianej osadzanej elektrolitycznie;
Zostaw wiadomość
opis produktu

1320 mm szerokości Elektroosadzana folia miedziana Ekranowanie SGS





ZASTOSOWANIE I SPECYFIKACJA

Folia miedziana osadzana galwanicznie TRZA-HTE (IPC-4562/3 Cu-E3) to wysokiej jakości folia miedziana osadzana galwanicznie z powłoką cynkową i niskim profilem, która ma większe wydłużenie w wysokich temperaturach zgodnie z wymaganiami IPC-4562.Powłoka cynkowa pozwala na zastosowanie go do produkcji sztywnych CCL i MLB o wyższej temperaturze laminowania (wysoka Tg FR-4, FR-5, PTFE).

Specyfikacja folii miedzianej ED



Przedmioty wysokiej jakości Ogólne warunki techniczne
Normalna grubość 2 uncje 3 uncje 4 uncje 5 uncji
0,07 mm 0,105 mm 0,14 mm 0,175 mm
Powierzchnia Gramatura (g/m2) 560-610 838-960 1100-1280 1380-1600
Wytrzymałość na rozciąganie Temperatura pokojowa ≥28 ≥28 ≥28 ≥28
(kg/mm2)
Wydłużenie Temperatura pokojowa ≥10 ≥10 ≥10 ≥10
%
Punkty przecieku (punkty/m2) Nie
Wydajność antyutleniania w wysokiej temperaturze (180 ℃ / h) Brak utleniania
Tolerancja szerokości (+2,0 ,-2.0)



Przedmiot Jednostka Stan Wartość specyfikacji Częstotliwości inspekcji Metoda badania
12 um 18 um 35 um 70 um 105 um
Czystość % A 99,8 C IPC-TM-650-2.3.15
Masa powierzchni g/㎡ A 107±10 152±15 305±30 610±61 915±91 IPC-TM-650-2.2.12
Nieleczona szorstkość boczna (Ra) hmm A <0,43 IPC-TM-650-2.2.17
Chropowatość strony poddanej obróbce (Rz) hmm A ≤7 ≤8 ≤10 ≤14 ≤14 IPC-TM-650-2.2.17
Wytrzymałość na rozciąganie kg/mm2 A ≥21 ≥21 ≥28 ≥28 ≥28 IPC-TM-650-2.4.18
180℃ ≥15 ≥15 ≥15 ≥15 ≥15
Wydłużenie % A ≥3 ≥4 ≥5 ≥5 ≥5 IPC-TM-650-2.4.18
180℃ ≥3 ≥3 ≥3 ≥3 ≥3
Wytrzymałość na odrywanie (RT) FR-4 kg/cm A ≥1,0 ≥1,3 ≥1,7 ≥2,1 ≥2,3 IPC-TM-650-2.4.8



Przedmiot Jednostka Stan Wartość specyfikacji Częstotliwości inspekcji Metoda badania
8 um 10 um 12 um 18 um
Czystość % A ≥ 99,9 C IPC-TM-650-2.3.15
Masa powierzchni g/㎡ A 72±4 89±5 107±5 155±8 IPC-TM-650-2.2.12
Chropowatość boku bębna (Ra) hmm A ≤ 0,4 IPC-TM-650-2.2.17
Chropowatość strony elektrolitu (Rz) hmm A ≤ 3,5 IPC-TM-650-2.2.17
Wytrzymałość na rozciąganie kg/mm2 A ≥ 35 IPC-TM-650-2.4.18
Wydłużenie % A ≥ 3 ≥ 4

IPC-TM-650-2.4.18

Szerokość 1320 mm Ekranowanie z folii miedzianej Elektroosadzany arkusz Sgs 0



Linia produkcyjna



Pełna linia produkcyjna folii miedzianej



krok 1 Drut miedziany o wysokiej czystości
krok 2 Rozpuszczalna miedź
krok 3 Surowa folia miedziana ED
krok 4 Ciąć
krok 5 Produkt końcowy
krok 6 Kontrola
krok 7 Uszczelka





Szerokość 1320 mm Ekranowanie z folii miedzianej Elektroosadzany arkusz Sgs 1




Zastosowanie folii miedzianej



Miedź jest doskonałym materiałem ekranowanego sygnału. Szeroko stosowana w instalacjach pokojowych z klatkami rf / MRI, budowaniem dachu w celu ochrony przed utlenianiem.

Istnieją dwa główne sposoby instalacji budowy klatki RF.

Pierwsza opcja :

Folia miedziana ED 1320mm -podstawowy krok- Zrób drewniany panel + Umieść folię miedzianą Pokryta drewniana rama

+ zmontuj razem drewniany panel z folii miedzianej.

Gotowa klatka ekranowana RF, jak poniżej:

 Szerokość 1320 mm Ekranowanie z folii miedzianej Elektroosadzany arkusz Sgs 2

Druga opcja :

Folia miedziana RA 600mm- krok podstawowy -Wykonywanie gięcia krawędzi blachy miedzianej

+Zamocuj arkusze na ścianach drewnianych +zgrzej krawędzie 2 szt. arkuszy razem.

Gotowa klatka ekranowana RF, jak poniżej:

  Szerokość 1320 mm Ekranowanie z folii miedzianej Elektroosadzany arkusz Sgs 3



FA



Q1.Czy mogę zamówić próbkę folii Ed Copper?
Odp .: Tak, zapraszamy na przykładowe zamówienie do przetestowania i sprawdzenia jakości.Bezpłatna próbka folii miedzianej A4 ED.



Q2.Jak wysyłasz towary i ile czasu zajmuje dotarcie?
O: Wysyłka przez DHL, UPS, FedEx lub TNT.Wysyłka lotnicza i morska również opcjonalna.



Q3.Czy masz limit MOQ?
Odp .: Niskie MOQ, 200 kg dla folii miedzianej ED 1320 mm, 500 kg dla folii miedzianej RA 600 mm;
