GE Shielding Mri Equipment Room z panelem z folii miedzianej Instalacja klatki RF

GE MRI Ekranowanie maszyn z panelem z folii miedzianej Instalacja klatki RF

Informacje o produkcie:

1: Szybka i łatwa instalacja MRI Room

2. Panel z folii miedzianej, drzwi MRI, okno MRI, filtr EMI, plaster miodu, rura hartująca, dekoracyjne materiały ekranujące zgodnie z zaprojektowanym rysunkiem

3. Wskazówki online

4. Projektowanie i produkcja rur hartowanych zgodnie z rysunkiem klienta

5. opakowanie z drewnianą skrzynką i szybka przesyłka zapobiegająca uszkodzeniom

6. Kompleksowe rozwiązanie instalacji klatki MRI RF

CZĘŚCI OBUDOWY EKRANU RF

Wszystkie części systemu ekranowanego muszą być wykonane z odpowiednich materiałów przewodzących, a po połączeniu ze sobą części te tworzą sześcioboczną skrzynkę (tj. ściany, sufit, podłoga), znaną również jako „klatka Faradaya”.

Aby stworzyć praktyczną i ekonomiczną osłonę RF, przy projektowaniu obudowy należy wziąć pod uwagę kilka ważnych kwestii:

• Ściany/przegrody ekranujące RF— Ekrany RF często wymagają trzech ścianek działowych, w tym ściany macierzystej, ściany ekranującej RF i wewnętrznej ściany wykończeniowej.
• Podłogi RF— Podłogi w salach badań MRI często wymagają podłoża konstrukcyjnego, ekranowania RF, warstwy ochronnej i innych materiałów wykończeniowych.
• Drzwi radiowe— Typowe typy systemów drzwi RF obejmują pojedyncze, podwójne, przesuwne, dwuprzesuwne, akustyczne, nieakustyczne, automatyczne i ręczne.
• Sufit radiowy— Sufit ekranujący RF jest często zawieszony na dachu konstrukcyjnym.Wszelkie media, które muszą przechodzić nad pomieszczeniem skanera MRI (na przykład zasilanie, orurowanie, okablowanie i kanały) powinny to robić w komorze nad sufitem osłony RF.
• Okna RF— Okno między pomieszczeniem z magnesami a pomieszczeniem sterowni lub konsoli zwykle wymaga ekranowania RF, które często składa się z dwóch warstw ekranów miedzianych lub blach perforowanych.
• Filtry RF i falowody— Przedmioty, które wnikają w obudowę ekranu RF, będą wymagały specjalnego wyposażenia i materiałów, aby zachować integralność ekranu.Filtry RF i falowody są powszechnymi materiałami stosowanymi w ekranowanych punktach przepustowych.

Zdjęcie produktu:

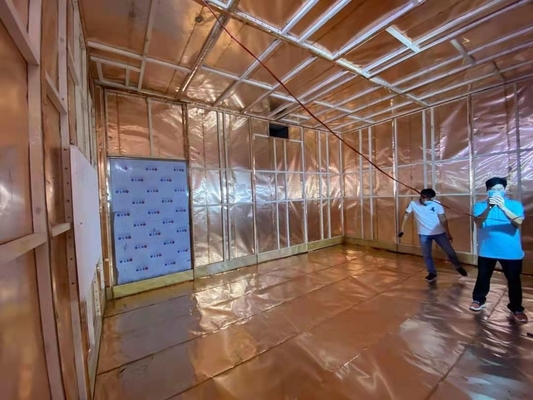

Instalacja w pokoju firmowym maszyny MRI:

Możemy zaoferować instalację pokojową różnych marek MRI, takich jak Philip, GE, Siemens, UIN, Canon, Hitachi... Po otrzymaniu rysunku pokoju możemy zaprojektować każdy rozmiar panelu i spełnić wymagania naszych klientów.

Zdjęcia pakowania materiałów do pokoju MRI:

Jest z drewnianą obudową i stalą do pakowania podtrzymującego.Więc nie martw się, że może zostać uszkodzony podczas transportu.

zapytanie ofertowe:

1: Czas produkcji wynosi 15-20 dni roboczych po potwierdzeniu rysunku.

2: o wysyłce, zwykle jest wysyłany drogą morską, będzie bardziej ekonomiczny.Z pewnością można go również wysłać przesyłką kolejową.

3: Jeśli masz inne pytania podczas instalacji, możemy zaoferować wskazówki techniczne online.

4. Możemy zaoferować profesjonalny rysunek, aby potwierdzić naszego klienta.
