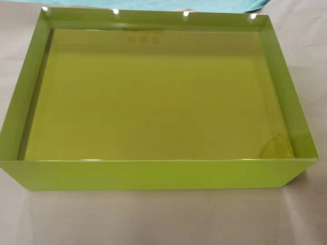

Gęstość 5,5 G/cm3 Okulary ochrony promieniowania rentgenowskiego o wyższej odporności na działanie w zastosowaniach medycznych i przemysłowych

Szkło ołowiowe to nie tylko zwykłe szkło z dodatkiem ołowiu. To jestjednorodny materiał nieorganicznypowstaje w wyniku topienia krzemionki (SiO₂), tlenku ołowiu (PbO) i innych modyfikatorów w temperaturze około 1350°C. Zawartość tlenku ołowiu zazwyczaj waha się od55% do 72% wagowych, co nadaje szkłu właściwości ekranowania przed promieniowaniem przy jednoczesnym zachowaniu przezroczystości.

Ołów mawysoka liczba atomowa (Z = 82). Materiały o wysokim Z oddziałują z promieniami rentgenowskimi i gamma głównie poprzezefekt fotoelektryczny, gdzie nadchodzący foton jest całkowicie pochłaniany. Prawdopodobieństwo absorpcji fotoelektrycznej jest proporcjonalne do Z⁴/E³. Dla promieni gamma o energii 140 keV (⁹⁹ᵐTc) współczynnik absorpcji ołowiu jest około 10 razy wyższy niż wapń (Z=20, główny składnik betonu) i 100 razy wyższy niż węgiel (Z=6, w plastiku).

Kluczowy wzór fizyczny– Liniowy współczynnik tłumienia μ ≈ ρ × (Z⁴/E³). Szkło ołowiowe Jovvi osiąga μ = 2,5–3,5 cm⁻¹ przy 140 keV w porównaniu do μ = 0,15 cm⁻¹ w przypadku zwykłego szkła okiennego.

Dodatek tlenku ołowiu zmniejsza przepuszczalność światła. Jovvi równoważy to poprzez:

• Używaniekrzemionka o wysokiej czystości(99,9%), aby zminimalizować zanieczyszczenia powodujące zamglenie

• Kontrolowaniestan redoks(stosunek Fe²⁺/Fe³⁺), aby zachować neutralny szaro-zielony odcień

• Polerowanie obu powierzchni doChropowatość <10 nm(standardowe szkło float: 50–100 nm)

Wynik: Panel równoważny Pb o grubości 2,8 mm (fizyczna grubość 16 mm) transmituje82–84% światła widzialnego– porównywalny z typową moskitierą okienną.

Wartość nominalną (np. 2,5 mm Pb) należy osiągnąć na całym panelu, a nie tylko w jego środku. Jovvi mierzy9 punktówna panelu o wymiarach 1,2×0,8 m. Maksymalne odchylenie:±0,05 mm Pb(co odpowiada zmienności <2%).

Pod wpływem promieniowania gamma tworzy się czyste szkło ołowiowecentra kolorów– uwięzione dziury w siatce szkła pochłaniające światło niebieskie, powodujące żółto-brązowe przebarwienia. dodaje Jovvi0,8–1,2% wag. tlenku ceru (CeO₂), który zatrzymuje dziury, zanim staną się stabilnymi centrami kolorów.

Dane testowe: 1000 godzin ciągłego napromieniowania ⁶⁰Co gamma (1 Gy/godzinę, ⁹⁹ᵐTc odpowiednik typowego obciążenia pracą przez 10 lat). Stopień nuklearny Jovviego: ΔE = 2,1 (ledwo wykrywalny). Ogólne szkło ołowiowe bez CeO₂: ΔE = 11,7 (silny brąz, 30% utraty światła).

Pęcherzyki > 0,5 mm zmniejszają miejscową skuteczność ekranowania (spadek gęstości szkła). W gorących otworach laboratoryjnych pęcherzyki na podziałce strzykawek powodują błędy w dozowaniu.

Szkło klasy nuklearnej jestwyżarzane(powoli chłodzone) w celu złagodzenia naprężeń wewnętrznych. Naprężenie szczątkowe mierzone polaryskopem:<20 nm/cm(ASTM F218 pozwala na 35 nm/cm). Niskie naprężenia zapobiegają spontanicznym pęknięciom podczas cykli termicznych (np. włączanie/wyłączanie klimatyzacji, zima/lato).

Siła krawędzi: Wszystkie krawędzie sąfazowane(0,5×45°) i szlifować na ziarnistość 400. Wzmocnienie chemiczne (wymiana jonowa) dostępne dla małych paneli laboratoryjnych na gorąco – zwiększa wytrzymałość krawędzi 2×.

Typowa konfiguracja: Kamera gamma obraca się o 180–360° wokół pacjenta. Stanowisko kontrolne zlokalizowane w odległości 3–5 metrów.

Specyfikacja Jovviego:

• Odpowiednik ołowiu: 2,5–3,0 mm Pb

• Grubość fizyczna: 14–18 mm

• Rozmiar panelu: 1200×800 mm (wystarczający do oglądania całej suwnicy)

• Transmisja światła: 82–84%

Specjalna cecha konstrukcyjna:Szeroki kąt widzenia– spadek transmisji <10% przy odchyleniu od osi o 45°. Technolodzy mogą oglądać pacjenta, siedząc przy konsoli, bez obracania ciała.

Wyzwanie: Fotony 511 keV mają warstwę połówkową w ołowiu ~4 mm. Monolityczny panel szklany o grubości 5 mm Pb (o grubości 28 mm) waży 110 kg/m² i nadal przepuszcza ~50% z 511 keV.

Rozwiązanie kompozytowe Jovvi:

• Przód: szkło Pb 2,5 mm (grubość 15 mm)

• Środek: ołów akrylowy 10 mm (2,5 mm odpowiednik Pb przy 140 keV, 1,5 mm przy 511 keV)

• Tył: szkło Pb 2,5 mm (grubość 15 mm)

• Całkowita transmisja 511 keV:<15%

• Waga: 70 kg/m² (36% lżejsza niż monolityczna)

Wiązanie optyczne: Trzy warstwy są połączone klejem odpornym na promieniowanie UV. Brak zmętnienia, brak podwójnych obrazów, brak rozwarstwienia pod wpływem cykli termicznych (–10°C do +40°C).

Organizować coś: Panel ze szkła ołowiowego (zwykle 400 × 300 mm lub 500 × 400 mm) montowany w wyciągu lub komorze z przepływem laminarnym.

Specyfikacja Jovviego:

• Odpowiednik ołowiu: 2,5 mm Pb (wystarczający do krótkich czasów obsługi)

• Grubość fizyczna: 14 mm

• Powłoka antyrefleksyjna (AR).po obu stronach – eliminuje odblaski od świateł maski

• Centralna strefa czysta: średnica 150 mm z zerową liczbą pęcherzyków > 0,2 mm

Korzyści ergonomiczne: Farmaceuta odczytuje podziałkę strzykawki o pojemności 0,01 ml z odległości 30 cm bez zmęczenia oczu.

Organizować coś: Okno stanowiska pielęgniarki prowadzące do pokoju pacjenta. Pacjent otrzymuje 200–800 mCi ¹³¹I (364 keV gamma).

Specyfikacja Jovviego:

• Odpowiednik ołowiu: 3,5–4,0 mm Pb

• Grubość fizyczna: 20–24 mm

• Rozmiar panelu: 800×600 mm (wystarczający do obserwacji)

• Transmisja światła: 76–80%

Krytyczny wymóg:Zero zniekształceń– pielęgniarka musi dokładnie ocenić świadomość pacjenta, jego oddech i kolor skóry. Jovvi zapewnia certyfikat płaskości optycznej (<0,1 mm na 1 m).

Duże wydziały medycyny nuklearnej często mają kilka kabin kontrolnych wzdłuż korytarza. Niespójny odcień szkła powoduje wizualne zamieszanie.

Rozwiązanie Jovviego:Szkło dopasowane do partii– wszystkie panele z tej samej partii wytopu. Jovvi zapewnia certyfikat zgodności kolorów (ΔE <1,0 pomiędzy dowolnymi dwoma panelami).

Każda partia tlenku ołowiu (PbO) jest oznaczana pod kątem zanieczyszczeń: arsenu (<0,01%), antymonu (<0,005%), żelaza (<0,02%). Certyfikaty przechowywane przez 20 lat.

1. Obrazowanie transmisyjne rentgenowskie(80 kV, 2 mA) – ujawnia prążki ołowiane, pęcherzyki >0,2 mm, pęknięcia wewnętrzne.

2. Pomiar tłumienia– Źródło 140 keV (⁹⁹ᵐTc lub filtrowane promieniowanie rentgenowskie). Siatka 9-punktowa. Zaliczony, jeśli wszystkie punkty mieszczą się w zakresie ±0,05 mm Pb od wartości nominalnej.

3. Kontrola optyczna– Lightbox (10 000 lux) – bąbelki, rysy, rozstępy.

4. Płaskość– Interferometr laserowy – <0,1 mm na 1 m.

• ISO 13485:2016– Zarządzanie jakością wyrobów medycznych

• ISO 9001:2015– Ogólne zarządzanie jakością

• Oznakowanie CE– Wyrób medyczny klasy I (UE)

• FDA 510(k)– Dostępne dla szyb chroniących przed promieniowaniem rentgenowskim

• RoHS 3– Zgodny (bez ołowiu ze względów medycznych)

• Certyfikat zgodności (numer seryjny, odpowiednik Pb, wymiary)

• Sprawozdanie z testu tłumienia 140 keV (siatka 9-punktowa)

• Certyfikat zawartości CeO₂ (potwierdzenie odporności na brązowienie)

• Zdjęcie z inspekcji bąbelków (strefa centralna dla gorących paneli laboratoryjnych)

• Instrukcja montażu (specyfikacje momentu obrotowego, typ uszczelki, zastosowanie taśmy ołowianej)
