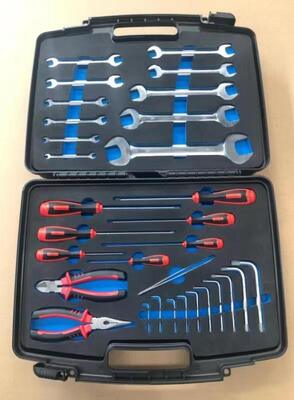

Kompleksowy zestaw narzędzi niemagnetycznych zawierający narzędzia tytanowe odpowiednie do zastosowań inżynieryjnych, w których należy unikać zakłóceń magnetycznych

Nie wszystkie narzędzia „niemagnetyczne” są sobie równe. Kluczowym miernikiem bezpieczeństwa MRI jestpodatność magnetyczna (χ)– jak mocno materiał zostaje namagnesowany w zewnętrznym polu magnetycznym.

Gwarancja Jovviego: Wszystkie narzędzia tytanowe mają χ < 5 × 10⁻⁶, co zostało zweryfikowane za pomocą testów magnetometrycznych SQUID zgodnie z ASTM F3042.

• Zadanie: Dokręcenie śruby ustalającej 3 mm na obudowie cewki odbiorczej, 20 cm od izocentrum.

• Z kluczem ze stali nierdzewnej 316: Zniekształcenie pola na poziomie cewki → średnica artefaktu obrazu do 15 mm, potencjalnie przesłaniająca patologię. Ponadto moment obrotowy wydaje się nierówny ze względu na opór magnetyczny.

• Z kluczem tytanowym Jovvi: Brak artefaktu. Brak oporu magnetycznego. Moment dokręcenia śruby jest dokładny.

• Z mosiężnym kluczem: Brak artefaktów, ale mosiądz jest miękki – szczęki klucza mogą się odkształcić po 50 użyciach.

Rozwiązanie Jovviego: Tytanowe klucze sześciokątne (100% Ti) – wystarczająco twarde, aby można je było używać wielokrotnie, całkowicie wolne od artefaktów.

• Zadanie: Wykręcanie nakrętki sześciokątnej 14 mm z otworu napełniania helem. Narzędzie nie może ulec namagnesowaniu, ponieważ jakiekolwiek namagnesowane narzędzie w pobliżu kriostatu może zakłócić jednorodność pola.

• Ryzyko związane z narzędziami nierdzewnymi: Stal nierdzewna serii 300 staje sięsłabo ferromagnetycznypo obróbce na zimno (gięcie, obróbka skrawaniem). Klucz ze stali nierdzewnej, który wcześniej był „niemagnetyczny”, może przyciągnąć się do magnesu po 6 miesiącach użytkowania w warsztacie.

• Przewaga tytanu: Tytan nie utwardza ​​się do stanu ferromagnetycznego. Jego podatność magnetyczna pozostaje stabilna przez cały okres użytkowania narzędzia.

Gwarancja Jovviego: Stabilność magnetyczna przez cały okres użytkowania – brak transformacji ferromagnetycznej pod wpływem naprężeń mechanicznych lub termicznych.

• Zadanie: Wbijanie miedzianych elementów złącznych w podkład ze sklejki. Główka młotka musi być niemagnetyczna i nieiskrząca.

• Mosiężny młotek: Nieiskrzący, ale o niskiej gęstości (8,4 g/cm3) – do takiego samego uderzenia wymaga dużej głowicy. Mosiądz również szybko się odkształca.

• Młotek tytanowy: Gęstość 4,4 g/cm3 – lżejsza, ale Jovvi rekompensuje to większą objętością główki. Twardość powierzchniowa (36 HRC) znacznie wyższa niż mosiądzu – brak odkształceń.

Rozwiązanie Jovviego: Główka młotka wykonana w 100% z tytanu z wymiennymi wkładkami czołowymi.

Zapewnia to proces produkcyjny Jovvi≥90% masy każdego narzędzia to tytan, a nie tylko widoczne części.

Weryfikacja Jovviego: Każde narzędzie jest poddawane kontroli rentgenowskiej w celu potwierdzenia braku wewnętrznych elementów ferromagnetycznych. Certyfikaty materiałowe umożliwiają śledzenie partii.

• Wytrzymałość na rozciąganie tytanu: 950–1100 MPa (porównywalne ze stalą 4140)

• Wytrzymałość na rozciąganie mosiądzu: 300–500 MPa (zbyt słabe do zastosowań wymagających wysokiego momentu obrotowego)

• Stal nierdzewna 316: 500–700 MPa (silna, ale podatność magnetyczna 1000× większa niż Ti)

Narzędzia tytanowe Jovvi są przeznaczone do100% momentu obrotowegookreślone dla równoważnych narzędzi stalowych – w przeciwieństwie do alternatyw z mosiądzu lub aluminium, które muszą zostać obniżone.
