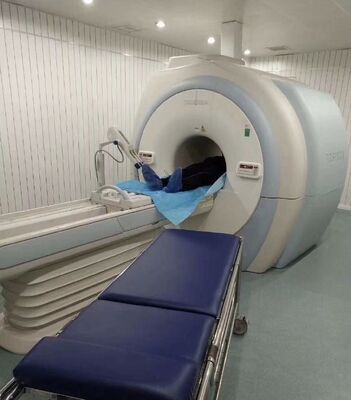

Wodoszczelne składane, niemagnetyczne nosze z maksymalnym obciążeniem 240 kg do rezonansu magnetycznego i zastosowań medycznych

Przeciągacz antystatyczny MRI dla obszarów wrażliwych na promieniowanie radiowe został zaprojektowany w celu wyeliminowania rozładowania elektrostatycznego (ESD) - zjawiska, które mogą zakłócać jakość obrazu MRI, a w skrajnych przypadkachstanowią zagrożenie pożarowe w środowiskach wzbogaconych w tlenESD występuje, gdy elektryczność statyczna gromadzi się na powierzchni urządzenia, a następnie nagle rozładowuje się na uziemiony obiekt.od ramy do kół do powierzchni kontaktu z pacjentem.

Ramka jest owinięta w bezpieczny dla ESD polimer o oporności powierzchniowej poniżej 109 ohmów.Polimer jest również odporny na uderzenia i chemikaliaSamą ramę wykonano z aluminium, który jest przewodzący, ale poliestrowa owija izoluje aluminium, zapewniając jednocześnie kontrolowaną drogę do ziemi.Każdy ładunek statyczny, który rozwija się na powierzchni noszenia jest prowadzony do kółek i stamtąd do podłogi.

Wszystkie cztery kółka są wykonane z kauczuku przewodzącego o oporności powierzchniowej poniżej 106 ohmów.który zapewnia przewodność przy zachowaniu właściwości mechanicznych niezbędnych do płynnego walcowaniaKoła mają średnicę 5 cali z łożyskami ceramicznymi.Każda kółka ma hamulce blokujące, które nie przerywają przewodzącej ścieżki mechanizmu hamulcowego jest wykonany z przewodzącego polimeru i ceramiki.

Na nogach nie ma punktów tarcia metalu z tworzywem sztucznym.Wszystkie ruchome części zawiasy, koła obrotowe, łącza hamulcowe ?? używają interfejsów z tworzywa sztucznego lub ceramiki na tworzywie sztucznym.Pokład pacjenta to jednoczęściowy przewodzący polimerowy odlew z niepoślizgową teksturą.

W przypadku obiektów, które tego wymagają, elastyczny pasek pod ziemią może być podłączony między nosicielem a budynkiem.Punkt mocowania to mosiężny szpil wbudowany w przewodzący polimerŚrubka gruntowa posiada miedzianą zacisk, który jest mocowany do sztabki.Długość paska wynosi 3 metry., co pozwala na uziemienie noszenia podczas przemieszczania się w pomieszczeniu MRI.

Sam pacjenci mogą generować ładunek statyczny poprzez poruszanie się na pościel lub ubraniach.Powierzchnia pokładu jest opracowana tak, aby prowadzić statyczne z dala od pacjenta bez powodowania dyskomfortuOporność powierzchniowa wynosi 108 do 1010 ohmów, co jest wystarczająco wysoka, aby zapobiec szybkiemu rozładowaniu (co wydałoby się wstrząsem), ale wystarczająco niska, aby zapobiec akumulacji ładunku.Pokład jest bezszwowy i wodoodporny., o nieznacznie teksturowanej powierzchni dla odporności na poślizg.

Badania dla tego nosiciela obejmują pomiar akumulacji ładunku statycznego w najgorszych warunkach.,Maksymalny zmierzony ładunek wynosił 50 woltów, znacznie poniżej progu 1000 woltów, po którym ESD staje się problemem dla urządzeń elektronicznych.W tym samym badaniu przeprowadzonym na standardowym noszyku niepolegającym na ESD uzyskano ładunki przekraczające 51000 woltów.

Do zastosowań klinicznych należą zestawy MRI z dużym przepływem tlenu, zestawy wykonujące procedury interwencyjne, w których mogą być obecne materiały łatwopalne,i zestawy z czułymi cewkami RF, które mogą zostać uszkodzone przez ESDNosiarka jest również zalecana do zastosowania w systemach MRI z otwartymi konstrukcjami,gdzie wyładowanie statyczne z urządzenia jest bardziej prawdopodobne, że dotrze do pacjenta ze względu na krótszą odległość między urządzeniem a otworem.

Do opcjonalnych akcesoriów należą podkładki materacowe zabezpieczone przed ESD, które pokrywają pokład i zapewniają dodatkowy komfort pacjentowi przy zachowaniu właściwości przewodzących;o szerokości nieprzekraczającej 10 mm,; oraz zestaw pasów przytrzymujących zabezpieczonych przed ESD z przewodzącym pasem; producent dostarcza świadectwo zgodności z ESD,udokumentowanie pomiarów rezystywności powierzchniowej każdego noszenia przed wysyłką.

• Podkładki materacowe zabezpieczone ESD
• ESD-bezpieczny słup IV z przewodzącym wałem polimerowym
• Zestaw pasów przytrzymujących zabezpieczonych przed ESD z przewodzącym pasem
• Świadectwo zgodności ESD (wydawane przez producenta)
